zur Verwendung mit Installationsprüfgerät IT 130 (Art.-Nr. 4000 828 919) oder Digital-Multimeter mit 4 mm Messbuchsen Gleich-/Wechselstrom 0,2 A - 300 A AC/DC Ausgang 1 mV/1 A inkl. Batterie, Messleitungen und Tasche Messkategorie: CAT III 600 V

Anzeige von "Rechts-" und "Linksdrehfeld" über grüne/rote LED · Anzeige der Phasenspannungen L1, L2 und L3 über rote LED Messbereiche: · Spannungsbereich: 400 V - 500 V AC (50 Hz - 60 Hz) · Messkategorie: CAT lll 300 V

Messung der solaren Einstrahlung (W/m²) über PV-Referenzzelle · PV-Modultemperatur und Umgebungstemperatur (°C) · digitaler Kompass und Neigungswinkelmesser · bei Funkübertragung (433 MHz) zu BENNING PV 1-1+ werden die aktuellen Einstrahlungs- und Temperaturwerte zum Messergebnis gespeichert · Datenlogger (5000 Datensätze), bestehend aus solare Einstrahlung und Modul-/Umgebungstemperatur · integrierte Echtzeituhr mit Datum-/Zeitstempel · USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®

Erdungsset für Erdungsmessungen über Dreileiter-Messmethode, bestehend aus 2 Erdspießen und 3 Prüfleitungen

professionelle Prüfung elektrischer Anlagen und Wallboxen – komfortabel, sicher, normgerecht · Touch-Bedienung: 4,5" Farbdisplay mit Tastensteuerung · Isolationsprüfung: 0,01 MΩ – 1 GΩ, Prüfspannungen 50 V – 1000 V · Niederohm-, Schleifen- & Leitungsimpedanzprüfung: bis 10 kΩ inkl. Kurzschlussstrom, Spannungsfall, Riso-Vorprüfung · FI/RCD-Prüfung: Typ AC, A, B, B+, F, S, EV RCD, MI RCD, RDC-DD, PRCDs inkl. Rampentest & Berührungsspannung · IT-Systeme: Erstfehler-Leckstrommessung · Wallboxprüfung: Auto-Sequenzen für 1-/3-phasige EVSE mit Funktionsprüfung & Fehlergleichstromerkennung (6 mA DC), EV-RCD gemäß IEC 62955 · Spannung/Frequenz: AC/DC 1–550 V, Frequenz 0,01–500 Hz, Varistorprüfung · True RMS, Leistungsmessung (optional mit Zangenadapter), Oberwellenmessung & Beleuchtungsstärkeprüfung möglich Besondere Produktvorteile: 8 GB SD-Speicher, Einzel-/Auto-Prüfungen auf Tastendruck (Z-Auto, RCD, TN, TT, IT) · Auftragsmanager, Benutzerkontenverwaltung · USB, RS232 & Cordless-Link (Funk) · Commander-Prüfstecker mit LED-Gut/Schlecht-Anzeige · Barcode-Scanner-Anschluss, Online-Spannungsmonitor · Akku 5500 mAh Li-Ion, Ladefunktion integriert · Firmware-Updates kostenlos · Software & Dokumentation: BENNING PC-Win IT 130–200 · Erstellung von Prüfstrukturen, Import/Export, Dokumentation für Anlagen & Wallboxen, inklusive Software & Updates

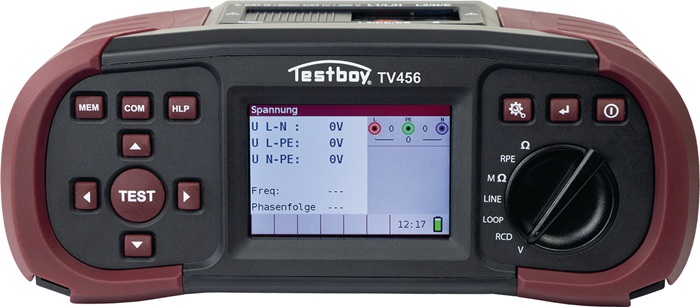

geeignet für Elektrotechnik, Industrie (Sicherheitsprüfungen an elektrischen Anlagen bis 1000 V), Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Protokollierung, Photovoltaik · multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) · inkl. Prüfung von FI/ RCD-Schutzchalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) Messungen: Niederohmwiderstand (200 mA mit Polaritätsumkehr), Durchgang (7 mA), Isolationswiderstand (50 V/ 100 V/ 250 V/ 500 V/ 1000 V) · Leitungsimpedanz (L-N/ L) mit Spannungsfall und Kurzschlussstrom · Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom · Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampe)) · TRUE RMS-Spannung · Frequenz, Drehfeld, Erstfehler-Leckstrom im IT-Netz Messungen über optionales Zubehör: Erdung über 3-Leiter-Methode mit BENNING Erdungsset (044113), Art.-Nr. 4000 828 913, TRUE RMS Strom über Stromzangenadapter BENNING CC 1 (044037) · BENNING CC 3 (044038), Art.-Nr. 4000 828 918 Besondere Produktvorteile: Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt) · Upload von Anlagenstrukturen, Download von Messwerten · integrierte Echtzeituhr (Messwert mit Datum/Uhrzeit) · Bidirektionale Schnittstellen (USB/ RS 232) · eindeutige Gut/Schlecht-Anzeige über grüne/rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze · Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung · Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes · Grafikdisplay mit Hintergrundbeleuchtung · Hilfefunktion mit Anschlussdiagramm · Online-Spannungswächter · Akkuladefunktion im Gerät integriert · PC-Software BENNING PC-Win IT 130: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung · Messwertdownload und Protokollierung (Prüfbericht, ZVEH-Prüfprotokoll)

für einfache und rationelle sicherheitstechnische Prüfungen an elektrischen Anlagen nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung, gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) Messungen: Niederohmwiderstand (200 mA Prüfstrom) · Isolationswiderstand (250 V/ 500 V/ 1000 V Prüfspannung) · Leitungsimpedanz (L-N/ L) und Kurzschlussstrom (PSC) · Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Fehlerstrom (PFC) · Prüfung von FI/ RCD-Schutzschalter mit Auslösezeit (Auto, ½ x, 1 x, 5 x IdN) und Auslösestrom (Rampe) · Prüfstrom sinusförmig (AC) und pulsierender Gleichstrom (A), Standard und verzögert (S) · Spannung bis 440 V · Frequenz · Drehfeld Besondere Produktvorteile: extra großes Grafikdisplay (95 x 55 mm) mit Hintergrundbeleuchtung · Prüfspitze mit TEST-Taste zum Start des Messvorgangs · AUTO-Startfunktion für Niederohm-, Schleifen- und Leitungsimpedanzmessung · LOCK-Funktion (Dauermessung) des Isolationswiderstandes · Kompensation (Nullabgleich) der Messleitungen bis 10 Ω zur RPE-Messung

geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams · batteriebetrieben

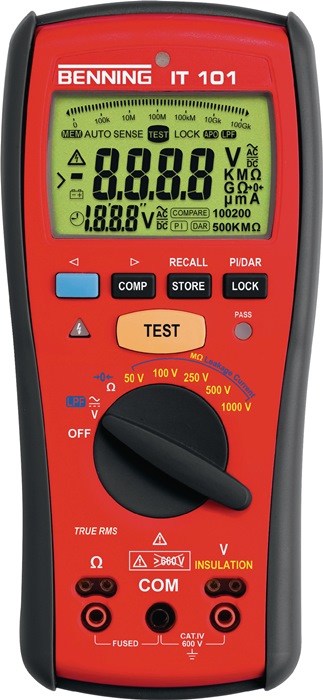

geeignet für Elektrotechnik, Industrie, Service, Instandhaltung, Fehlersuche · für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren · 4-stellig beleuchtete LCD-Anzeige (4000 Punkte) mit Bargraph · Grenzwerte für ISO-Messungen anwählbar · grüne LED für Prüfung bestanden, rote LED für Prüf-/Fremdspannung · schaltbare Prüfspitze zum Auslösen des Messvorgangs · interner Speicher · TRUE RMS Spannung mit Tiefpassfilter · automatische Entladung von kapazitiven Spannungen · CAT IV 600 V Messbereiche: Isolationswiderstand: bis 20 GΩ, Prüfspannung: 50 V, 100 V, 250 V, 500 V, 1000 V), Berechnung des resultierenden Leckstromes · Niederohm: bis 40 Ω (mit 200 mA Prüfstrom zur Prüfung von Schutzleiterverbindungen) Polarisationsindex (PI), dielektrischer Absorptionsgrad (DAR), Spannung 600 V · Widerstand: 0,01 Ω - 40 k Ω

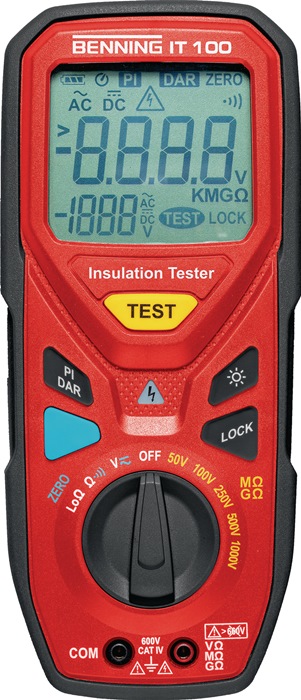

für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren · 4-stellig, beleuchtete LCD-Anzeige (9.999 Punkte) · rote LED für Prüf-/ Fremdspannung · automatische Entladung von kapazitiven Spannungen · Nullabgleich der Messleitungen · Lock-Funktion für kontinuierliche Isolations- und Niederohmmessung · integrierter Sicherungstest · Testverriegelung bei Gegenspannung · Messkategorie CAT IV 600 V Messbereiche: Niederohmmessung bis 60 Ω, Isolationswiderstand bis 20 GΩ (Prüfspannung: 50 V, 100 V, 250 V, 500 V, 1000 V) und Widerstandsmessung mit 200 mA Prüfstrom (Prüfung von Schutzleiterverbindungen), Polarisationsindex (PI), dielektrischer Absorptionsgrad (DAR), Spannung (600 V), Widerstand (600 kΩ)

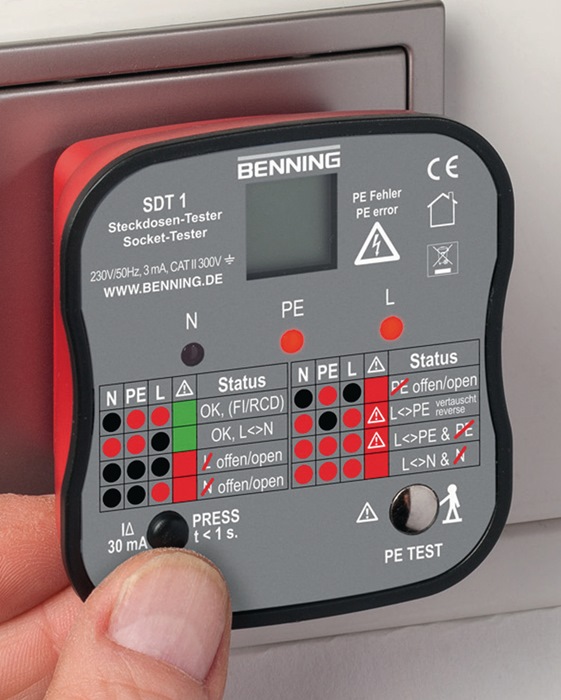

schnelle und einfache Prüfung von Schutzkontaktsteckdosen auf korrekten Anschluss · Verdrahtungsfehler, wie fehlender PE-, N- und L-Leiter sowie die Vertauschung von L- und PE-Leiter werden eindeutig über 3 LEDs angezeigt · aktiver PE-Test mit Berührungselektrode und LC-Display warnt vor dem Anliegen einer gefährlichen Berührungsspannung (> 50 V) am Schutzleiteranschluss (PE) · Prüftaste zur Auslösung von 30 mA FI/RCD-Schutzschalter · eindeutige Anzeige über LEDs und LC-Display · leicht verständliche Status-Tabelle informiert über den korrekten Anschluss (OK, grün) und die Art des vorliegenden Fehlers (rot) der Schutzkontaktsteckdose · Messkategorie CAT III 300 V

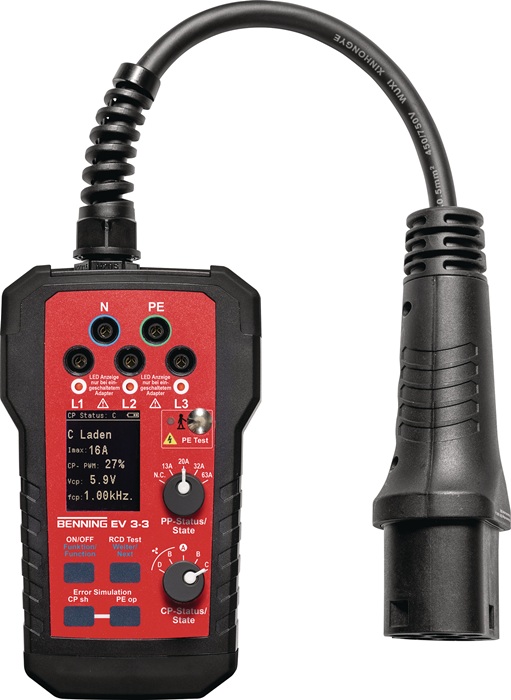

EVSE-Prüfadapter für Ladestationen (Typ 2) · für 1- und 3-phasige Wallboxen der Betriebsart 3 · simuliert Fahrzeugzustände (A–E) und Ladekabel-Kodierungen (13 A / 20 A / 32 A / 62 A) · Analyse von CP-/PP-Signalen: Status, Spannung, Frequenz, Tastverhältnis · Spannungs- & Drehfeldmessung, separate Phasenanzeige über LEDs (L1/L2/L3) · Prüfung der 30 mA AC / 6 mA DC FI-Auslösung inkl. Zeitmessung · Prüfsteckdose + 4-mm-Buchsen (L1/L2/L3/N/PE) für einfache Verbindung mit Installationsprüfgeräten · Test des EVSE-Verriegelungssystems (ab Status B) · Messkategorie CAT II 300 V, inkl. Schutztasche

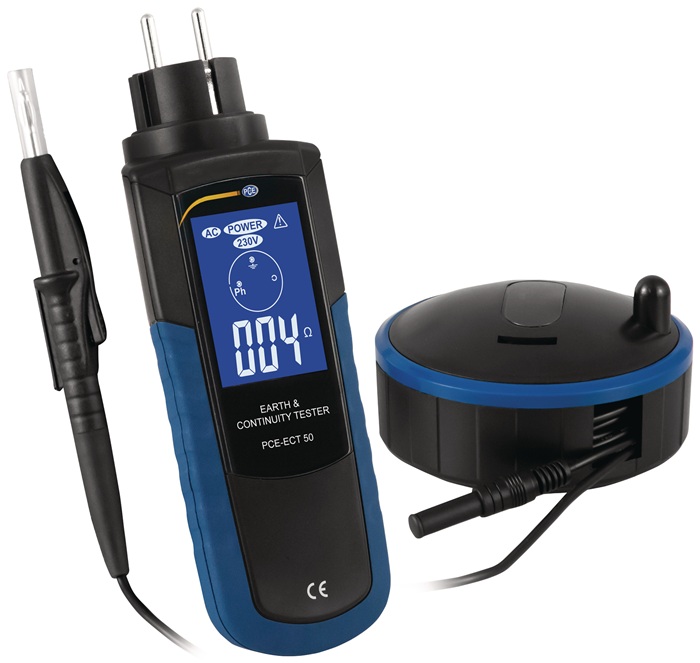

handlich · durch die robuste und ergonomische Bauweise kann der Verwender komfortabel mit dem Erdungsmessgerät arbeiten · der Erdungswiderstand kann schnell ermittelt werden · zusätzlich dazu kann eine Prüfung erfolgen, ob die Erden miteinander verbunden sind · um eine klare Ablesung zu garantieren, verfügt das Erdungsmessgerät über ein großes, übersichtlich gestaltetes, mehrfarbiges LC-Display · das Display gibt ebenfalls eine visuelle Rückmeldung über den Zustand der Installation · wenn die Installation in Ordnung ist, bleibt das Display blau · bei einer fehlerhaften Installation wechselt das Display in einen roten Hintergrund · das Erdungsmessgerät besteht aus einer Ableseeinheit, die als Ganzes in die Steckdose gesteckt wird und einer Sicherheitsprüfspitze, die über die Unterseite mit der Ableseeinheit verbunden wird · die Sicherheitsprüfspitze hat eine Kabellänge von etwa 7 m Merkmale: - Messbereich: 0 … 2000 Ω - Messprinzip: Durchgangsprüfung / Erdwiderstandsmessung - mehrfarbiges, hintergrundbeleuchtetes LCD - Installationskategorie III - 50 / 60 Hz Betriebsspannung

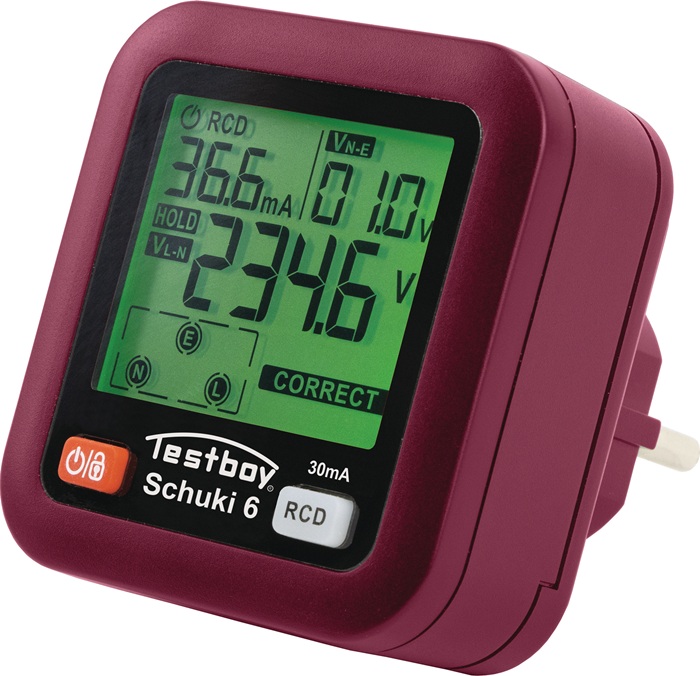

schnelle unf einfache Prüfung von Installationen · mit FI/RCD-Test · 2″-LC Anzeige-Display mit Verdrahtungsanzeige · Betriebsspannung 30 - 260 V, 45- 65 Hz · Leckspannung (N-PE) 0- 99 V, 45- 65 Hz · Auslösezeit 10 - 1000 ms · Nennfehlerstrom 30 mA bei 230 V AC · Abmessungen 65 x 65 x 75 mm, Gewicht 124 g · Spannungsversorgung 2x 1,5 V AAA

inklusive Ladesäulenadapter · für Prüfungen nach VDE 0100 · auch 6 mA Gleichstrom-Schutzeinrichtungen lassen sich prüfen und protokollieren · die Software (Excelplattform) bietet normgerechte Prüfprotokolle · direkte Auslösung der Messung an der Prüfspitze (Tip-Commander)

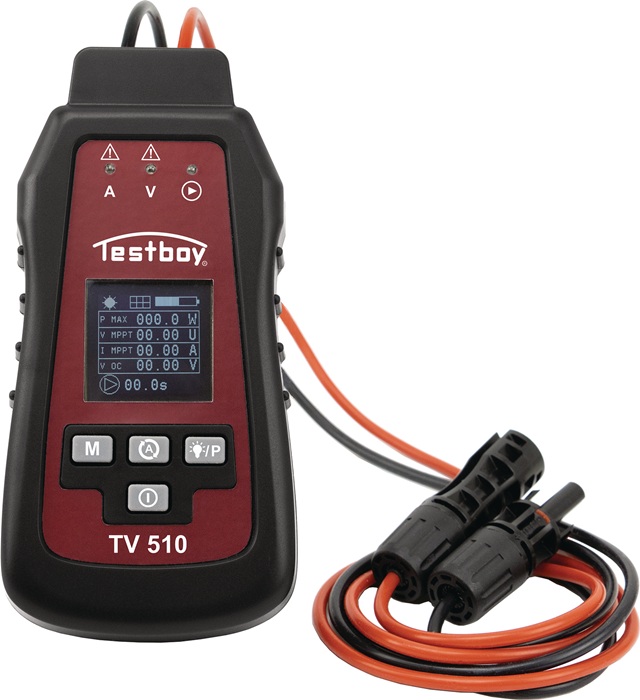

für Photovoltaik · Stromversorgungsmodus: Solarpanel-Stromversorgung · testet den maximalen Leistungspunkt und die Leerlaufspannung · zur Überprüfung von Solarpanels und zur Messung der gelieferten Leistungsabgabe · bietet Mehrfachschutz vor Überspannungen, Übertemperatur, Überstrom und Übernennleistung · mit diesen Funktionen lassen sich die einzelnen Panels schnell und einfach überprüfen, bevor diese auf dem Dach verbaut werden

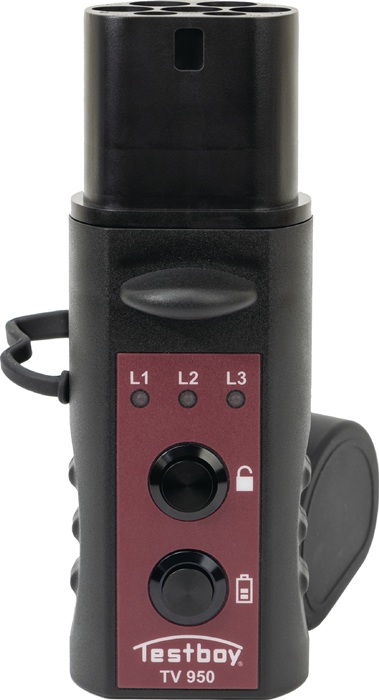

zur Prüfung der wichtigsten Funktionen von TYP-2 Ladesäulen · simuliert ein ladebereites Fahrzeug · überprüft die Steckverriegelung und zeigt zudem die anliegenden Phasen per LED-Anzeige (3 LED L1, L2, L3) an · Simulation der Fahrzeugzustände A, B + C · verwendbar an allen gängigen Wallboxen mit und ohne angeschlossenem Kabel

für die schnelle und sichere Prüfungen von ortsfesten Anlagen nach DIN VDE 0100-600 und DIN VDE 0105-100 · optimal für die Grundausstattung von Elektrofachkräften

für die schnelle und sichere Prüfungen von ortsfesten Anlagen nach DIN VDE 0100-600 und DIN VDE 0105-100 · optimal für die Grundausstattung von Elektrofachkräften

einfache und schnelle Funktionsprüfung von Wallboxen mit Typ-2-Anschluss
