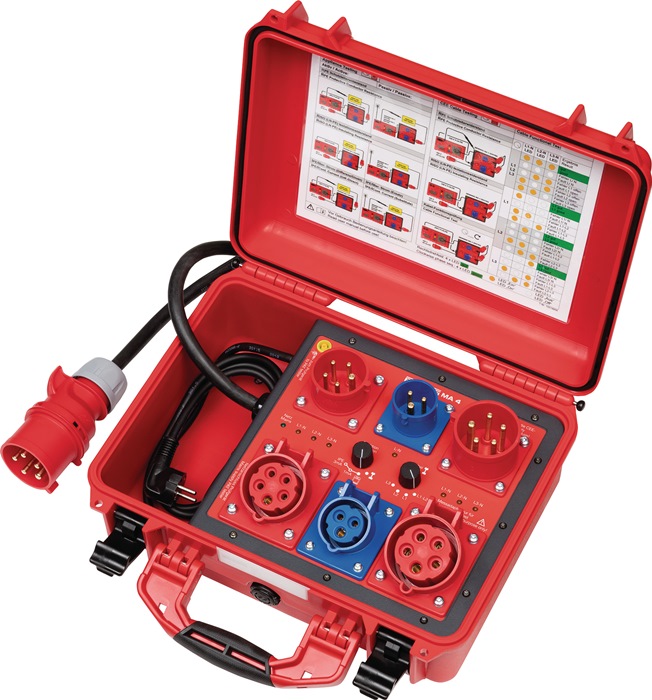

für die aktive und passive Prüfung von 1- und 3-phasigen Geräten (inkl. Schweißgeräte), sowie Verlängerungsleitungen · passend für die Gerätetester BENNING ST 725, ST 750 A, ST 755, ST 755+, ST 760 und ST 760+ · Anschluss für Prüflinge mit CEE 16 A/230 V, CEE 16 A/400 V und VEE 32 A/400 V Stecker · Messadapter kann mit 32 A voll belastet werden · unterstützte Messungen: RPE Schutzleiterwiderstand, RISO Isolationswiderstand, IDiff. Differenzstrom, IEA Ersatzableitstrom, Auslösezeit und Auslösestrom von PRCDs · Betriebsmittel- und Kabel-Funktionsprüfung inkl. Leitungsbruch-, Kurzschluss- und Drehfeldprüfung · Drehschalter "Funktion"zur Betriebsmittelwahl: Elektrisches Gerät oder Verlängerungsleitung (Kabel) · Drehschalter "Kabel": Aufschaltung aller oder einzelner Phasen zur detaillierten Kabelprüfung · Eigentest: Bewusste Zuschaltung eines Gerätefehlerstroms (1 mA / 3 mA) zur Prüfung des gesamten Testsystems · 7 Status-LED's und 1 Netz-LED · robuster und staub-/wasserdichter Schutzkoffer IP 67
für Leckstromzange CM 9-1 Art.-Nr. 4000 828 949 · für ein- und dreiphasige Verbraucher · zur Messung von Differenz-, Schutzleiter- und Laststrom · Leiter einzeln herausgeführt
für Leckstromzange CM 9-1 Art.-Nr. 4000 828 949 · für ein- und dreiphasige Verbraucher · zur Messung von Differenz-, Schutzleiter- und Laststrom · Leiter einzeln herausgeführt
für Leckstromzange CM 9-1 Art.-Nr. 4000 828 949 · für ein- und dreiphasige Verbraucher · zur Messung von Differenz-, Schutzleiter- und Laststrom · Leiter einzeln herausgeführt
für dreiphasige Verbraucher (aktiv) · zur Messung von RPE und IPE unter Funktionsbedingung (direkte Messung) · Adapter 400 V CEE-Kupplung/Stecker (5-polig) mit Auswertelektronik und Messsignalleitung zur Verwendung mit Gerätetester ST 725 Art.-Nr. 4000 828 856
für dreiphasige Verbraucher (aktiv) · zur Messung von RPE und IPE unter Funktionsbedingung (direkte Messung) · Adapter 400 V CEE-Kupplung/Stecker (5-polig) mit Auswertelektronik und Messsignalleitung zur Verwendung mit Gerätetester ST 725 Art.-Nr. 4000 828 856
für dreiphasige Verbraucher (passiv) · zur Messung von RPE, RISO und IEA · CEE-Kupplung (5-polig), auf Schutzkontaktstecker (3-polig) zur Verwendung mit Gerätetester ST 710 Art.-Nr. 4000 828 883, ST 725 Art.-Nr. 4000 828 856, ST 755+ Set Art.-Nr. 4000 828 959, ST 760+ Set Art.-Nr. 4000 828 958
für dreiphasige Verbraucher (passiv) · zur Messung von RPE, RISO und IEA · CEE-Kupplung (5-polig), auf Schutzkontaktstecker (3-polig) zur Verwendung mit Gerätetester ST 710 Art.-Nr. 4000 828 883, ST 725 Art.-Nr. 4000 828 856, ST 755+ Set Art.-Nr. 4000 828 959, ST 760+ Set Art.-Nr. 4000 828 958
für Mode 2 & Mode 3 Ladekabel und Wallboxen · zur Prüfung nach DIN VDE 0701/0702 und DIN VDE 0100-600 / 0105-100, Prüfung von Mode-2-Notladekabeln (BENNING ST 755+/760+) und Mode-3-Ladekabeln in Kombination mit Installationstestern (IT 130/200) · Fahrzeugsimulation (CP-Status A–D), Ladekabel-Simulation (PP-Status NC, 13–63 A) · Fehlersimulationen: Kurzschluss Diode, CP-Signal, PE offen · LED-Anzeigen für Netz- und Fahrzeugseite (L1/L2/L3-N) · Prüfungen: RPE, RISO, IPE/IBER, RCD (30 mA AC / 6 mA DC), Durchgang, Kurzschluss, Drehfeld · Mini-USB-Anschluss für Datenaustausch und Firmware-Update Anschlüsse: - Infrastruktur: Typ 2, CEE 16 A (5-polig), Schuko, 4-mm-Sicherheitsbuchsen - Fahrzeugseite: Typ 2, 4-mm-Buchsen (L1/L2/L3, N, PE, PP, CP) Versorgung: - 1,5 m Schuko-Kabel & 2 m CEE-Kabel, 16 A
zur Prüfung von CEE-Verlängerungsleitungen und passiven Prüfung 1-phasiger und 3-phasiger Geräte · passend für die Gerätetester BENNING ST 725, ST 750 A, ST 755, ST 755+, ST 760 und ST 760+ · 16 A CEE 3-polig, 16 A/32 A CEE 5-polig · ermöglicht in Verbindung mit den Gerätetestern die Prüfung von RPE Schutzleiterwiderstand, RISO Isolationswiderstand, IPE/IBER Schutzleiter- und Berührungsstrom im Ersatzverfahren und die Funktionsprüfung (Leitungsbruch, Kurzschluss) sowie die Drehfeldprüfung von CEE-Verlängerungsleitungen · robuster und staub-/wasserdichter Schutzkoffer IP 67

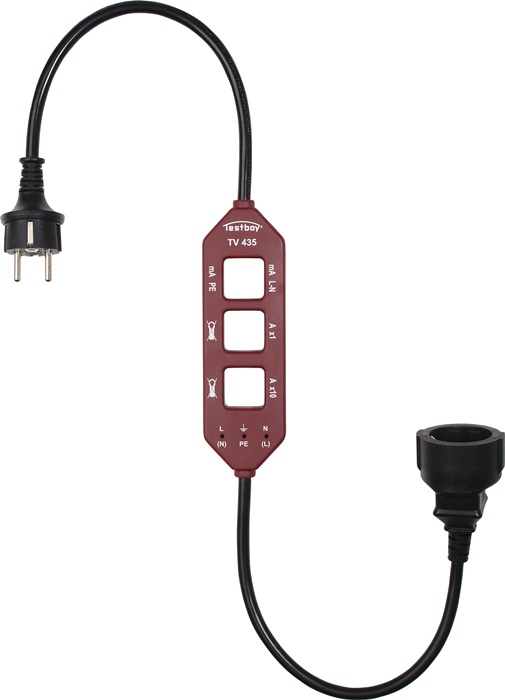

Differenzstrommessung · Leckstrommessung · 1-fach und 10-fach Strommessung AC/DC · Spannungsmessung · Stromaufnahme bis max. 16 A möglich · CAT III 300 V
